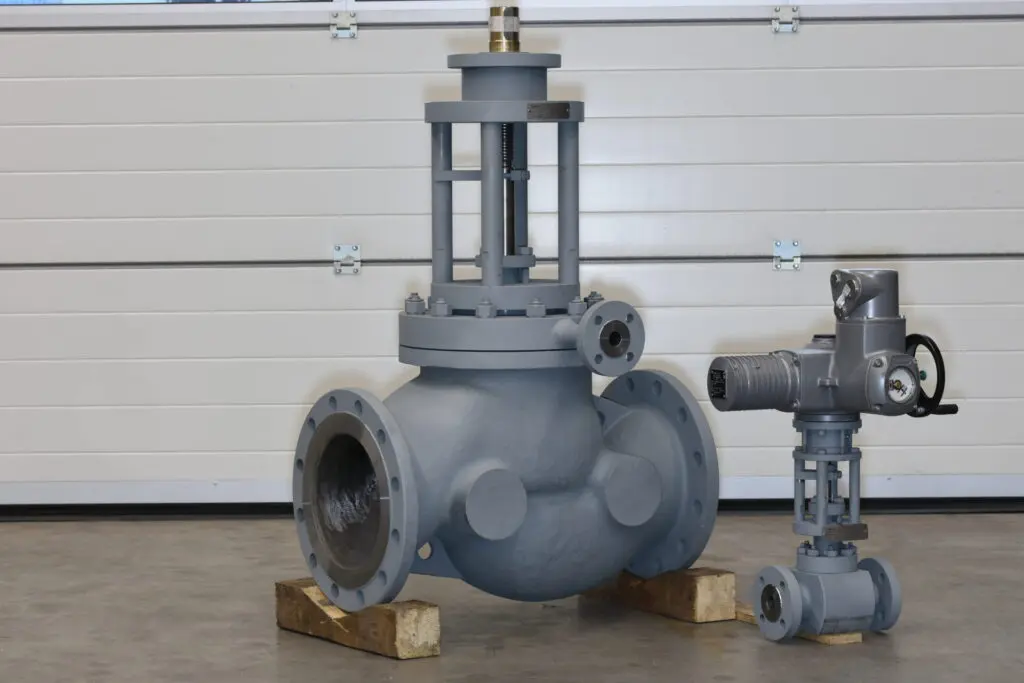

Reduzierstation R5 10-6bar Schiene

Typ ADUV-250-250-150
Gehäuseausführung in Durchgangsform

Gehäuse
Werkstoff GP240GH (1.0619)
Flanschausführung
Wasseranschluss
Werkstoff P250GH (1.0460)

Auslegungsparameter
25 bar / 250 °C
Sitz: Ø 150
Hub: 90 mm
Kvs: 505 m³/h

Reduzierstufen: Stufenzahl: 2
Regelorgan: Regelkegel
mit 2 Reduzierstufen als Lochzylinder
mit Wassereinspritzung über integrierter
Treibdampfeinspritzung

Wasserzuführung über Flanschanschluss am Deckelflansch;
Keine wasserbenetzten Gehäuseteile
Vorbereitet zum Aufbau des bauseitig vorhandenen
Stellantriebes

Einspritzwasser Regelventil in Durchgangsform
Typ AWRV-25-25-12-PN160
mit elektrischem Stellantrieb
Gehäuse DN25 mit Flanschen
Nenndruckstufe PN160

Einspritzwasser Regelventil in Durchgangsform
Typ AWRV-25-25-12-PN160
mit elektrischem Stellantrieb

Gehäuse DN25 mit Flanschen
Nenndruckstufe PN16
Sitz Ø: 12 mm
Hub: 20 mm
Kv: 0,45 m³/h
Kvs: 0,5 m³/h
