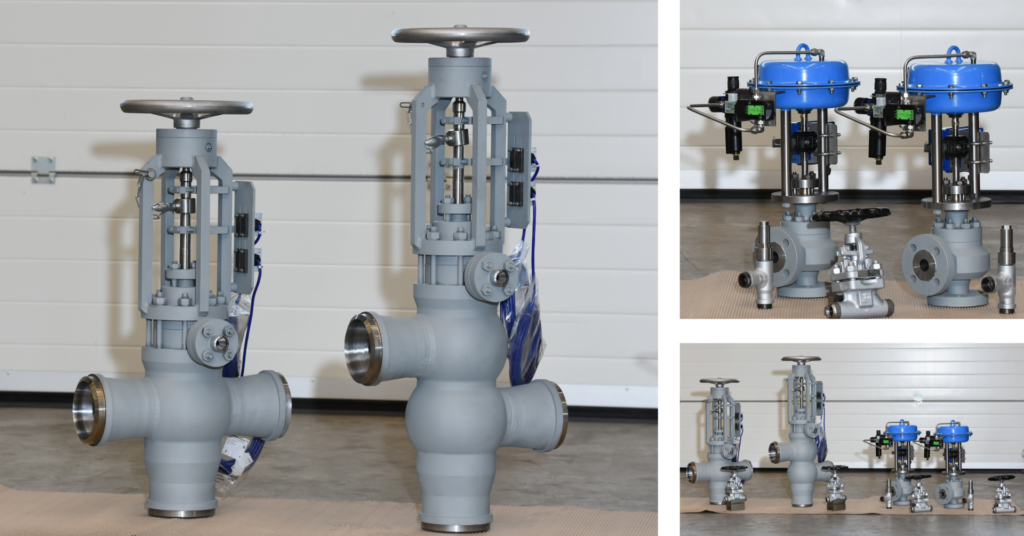

Unser erstes Projekt für einen finnischen Industrieausstatter

Umschaltventil
3-Wege-Ventil
Typ APPIV-125-125-80-40-PN160
Nennweite: 125/125
Abmessungen des Rohranschlusses:
Einlass/Auslass: 139,7 x 8,8 mm
Gehäuse-Werkstoff: 1.5415 (16Mo3)
Sitzdurchmesser Ø 80 mm
Ventilhub = 40 mm
Auslegungsdruck: 150 bar
Auslegungstemperatur: 185 °C
Hydrostatische Drücke: 240 bar

Schnellschluss-Ventil
3-Wege-Ventil
Typ APPIV-125-125-80-40-PN160
Nennweite: 125/125
Abmessungen des Rohranschlusses:
Einlass/Auslass: 139,7 x 8,8 m
Gehäuse-Werkstoff: 1.5415 (16Mo3)
Sitzdurchmesser Ø 80 mm
Ventilhub = 40 mm
Auslegungsdruck: 150 bar
Auslegungstemperatur: 231 °C
Hydrostatische Drücke: 240 bar

Pilotventil
Typ AWRV-25-25-10-PN160
Nennweite: 25/25
Abmessungen des Rohranschlusses:
Einlass/Auslass: 33,7 x 3,2 mm
Gehäusewerkstoff: P235GH
Sitzdurchmesser Ø 10 mm
Ventilhub = 10 mm
Auslegungsdruck: 150 bar
Auslegungstemperatur: 185 °C
Hydrostatische Drücke: 240 bar

Drosselventil
Typ ADV-25-25-PN250
Nennweite: DN25
Nenndruckstufe: PN250
Abmessungen des Rohranschlusses: Ø33,7 x 3,6mm
Gehäuseform: eckige Form
Sitzdurchmesser: Ø9 mm
Auslegungsdruck: 200 bar
Auslegungstemperatur: 230 °C
